核級高效空氣過濾器分類詳解

4.1分類原則

核級高效空氣過濾器一般按照外形和結構形式進行分類,通常分為方形和圓筒形。其中方形包括有分隔板和密褶兩種結構形式;
圓筒形包括密封墊內置和密封墊外置兩種結構形式。

4.2方形核級高效空氣過濾器

4.2.1有分隔板核級高效空氣過濾器

按所需深度將濾料往返折疊,由不可燃波紋板狀分隔物支撐被折疊的濾料制成濾芯,并用密封膠封于邊框內的核級高效空氣過濾器。由濾芯、邊框、密封膠、防護網、密封墊等部分組成,見圖1。

產品詳情可參考：紙隔板高效空氣過濾器

4.2.2密褶核級高效空氣過濾器

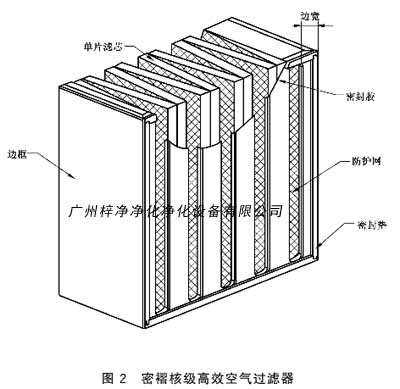

按所需褶幅高度將濾料往返折疊,用濾紙條或纖維線支撐被折疊的濾料制成單片板式密褶濾芯,并將若干單片濾芯裝配成“V”型結構的核級高效空氣過濾器。由濾芯、邊框、密封膠、防護網、密封墊等部分組成,見圖2。

產品詳情可參考：組合式高效空氣過濾器

4.3圓筒形核級高效空氣過濾器

按所需褶幅高度將濾料往返折疊,用濾紙條或纖維線支撐被折疊的濾料,制成圓筒形濾芯,并在濾芯內、外側設置格柵的核級高效空氣過濾器。由濾芯、邊框(端蓋、壓環或外密封環)、格柵、密封墊等部分組成。如需要,過濾器端蓋可設置把手或金屬裝卸環用于裝卸過濾器。圓筒形核級高效空氣過濾器常見的結構形式有兩種:

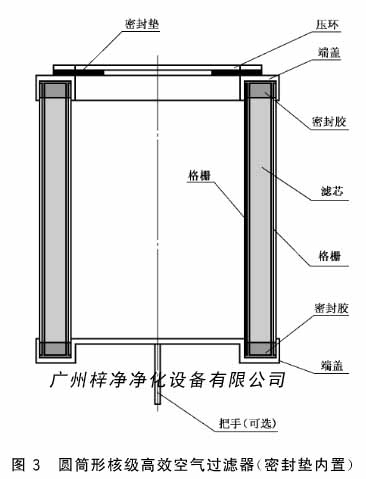

a) 密封墊內置,見圖3。

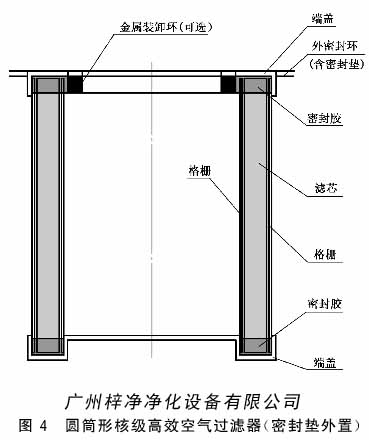

b) 密封墊外置,見圖4。

本文摘自：GB/T 17939-2015 核級高效空氣過濾器標準
